Umumiy koʻrinish

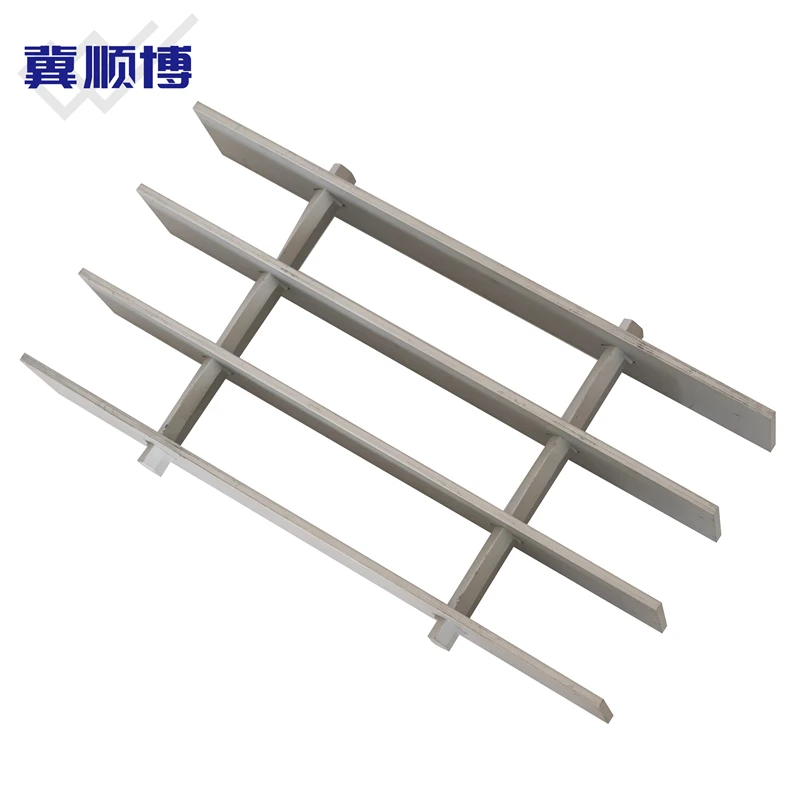

Alyuminiy to'rtburchak panjara - bu yuk ko'taruvchi komponentlar sifatida-to'rtburchak alyuminiy barlar bilan ishlov berilgan yuqori samarali metall panjara mahsulotidir. Alyuminiy to'rtburchak panjarali panjara xom ashyo sifatida 6061-T6 yoki 6063-T5 alyuminiy qotishmasini qabul qiladi, asosiy quvvatni ko'taruvchi struktura sifatida to'rtburchaklar rulman majmuasi-bo'lib, ular dumaloq yoki to'rtburchaklar ko'ndalang novdalar bilan moslashtiriladi yoki presslash va payvandlashsiz barqaror panjara tuzilishini hosil qiladi. Ushbu mahsulot aniq o'lchamlarga, bir xil kuchlanishga va yaxshi strukturaviy barqarorlikka ega va sirpanishga qarshi ishlashni yaxshilash uchun tishli sirt yoki chidamlilik va tashqi ko'rinishni yaxshilash uchun anodlangan sirt bilan jihozlanishi mumkin.
Texnik parametrlar
|
Parametr |
Oddiy diapazon |
Eslatmalar |
|
Rulman novdasi shakli |
To'rtburchak |
Alyuminiy to'rtburchaklar panjara uchun standart |
|
Rulman balandligi |
20/25/30/40/50 mm |
Yuklash va masofa bo'yicha tanlangan |
|
Rulman novdasining qalinligi |
3/4/5 mm |
Strukturaviy talab bilan belgilanadi |
|
Rulman chizig'i oralig'i |
30/40/60 mm |
30 mm yurish yo'llari uchun keng tarqalgan |
|
Krossovka turi |
Dumaloq/to'rtburchak |
Yanal barqarorlikni ta'minlang |
|
Kross-bar o'lchami |
5×5/6×6/8×8 mm |
Muhandislik ma'lumotnomasi |
|
O'zaro faoliyat chiziq oralig'i |
50/100 mm |
Panelning barqarorligini ta'minlang |
|
Ulanish usuli |
-Bloklangan/Parchinlangan |
Payvandlash shart emas |
|
Chetlarni bantlash |
Alyuminiy tekis bar |
Ixtiyoriy mustahkamlash |
Mahsulot afzalliklari
1. Kam vazn-tuzilmaviy kirish xarajatlarini kamaytiradi:Mahsulotning zichligi atigi ~2,7 g/sm³ ni tashkil qiladi, bu po'lat panjaradan ancha engilroq. Xuddi shu yuk ostida u qo'llab-quvvatlovchi nurlar, ustunlar va poydevorlarning spetsifikatsiyasi va dozasini kamaytirishi mumkin, to'g'ridan-to'g'ri qo'llab-quvvatlovchi strukturaning moddiy xarajatlarini kamaytiradi.
2. Nol texnik xarajatlar bilan uzoq xizmat muddati:Alyuminiy qotishmasining mukammal korroziyaga chidamliligi muntazam bo'yash, galvanizatsiyani ta'mirlash va boshqa texnik ishlardan qochadi. U uzoq vaqt davomida ichki, tashqi va engil korroziyali muhitda barqaror ishlatilishi mumkin, takroriy texnik xizmat ko'rsatish va almashtirish xarajatlarini tejaydi.
3. Tez o'rnatish mehnat va vaqt xarajatlarini kamaytiradi:mahsulot payvandlashsiz kliplar yoki murvatlar bilan bog'langan. Bir kishi o'rnatishni tezda yakunlashi mumkin, bu esa qurilish muddatini qisqartiradi va-joydagi mehnat va uskunalar ijarasi xarajatlarini kamaytiradi.
4. Yuqori ochiq maydon yordamchi xarajatlarni kamaytiradi:Ochiq maydon yaxshi shamollatish, drenaj va yorug'lik o'tkazuvchanligi bilan 65% -80% ga etadi. Bu foydalanish hududida ventilyatsiya, drenaj va yoritish moslamalarining konfiguratsiyasini qisqartirishi, dastlabki investitsiyalar va keyingi foydalanish xarajatlarini tejash imkonini beradi.
5. Qayta ishlanadigan material qoldiq qiymatini saqlab qoladi:Alyuminiy qotishmasi yuqori qayta ishlash qiymatiga ega. Uzoq{1}}muddatli foydalanishdan keyin ham uni qayta ishlash orqali ma'lum iqtisodiy foyda olish mumkin, bu esa butun loyiha siklining umumiy xarajatlarini kamaytiradi.
Ilovalar
1. Yo'laklar:30 mm oraliqli 30 × 3 mm rulman majmuasi, zavod piyodalar o'tish joylari, tekshiruv koridorlari uchun mos.
2. Platformalar:30-40 mm oraliqli 40 × 4 mm rulman majmuasi, sanoat operatsion platformalari, uskunalarga texnik xizmat ko'rsatish platformalari uchun ishlatiladi.
3. Tomga kirish:30 mm oraliqli 25 × 3 mm rulman majmuasi, binoning tomiga kirish yo'llari, texnik platformalar uchun qo'llaniladi.
4. Offshor hududlar:30 mm oraliqli 40 × 5 mm rulman majmuasi, dengiz platformasi yo'laklari, qirg'oq koridori inshootlari uchun ishlatiladi.
5. Arxitektura pol qoplamasi:40 mm oraliqli 25 × 3 mm rulman paneli, ichki va tashqi dekorativ pollar, landshaft platformalari uchun mos.
TSS
Savol: Mahsulot forklift yoki og'ir transport vositalarining o'tish joylarida ishlatilishi mumkinmi?
Javob: Yo'q, mahsulot piyodalar va engil sanoat yuklari (1,5-7,5 kN / m²) uchun mo'ljallangan va uning ko'tarish qobiliyati og'ir transport vositalarining ta'siri va bosimiga javob bera olmaydi. Misol uchun, 40 × 5 mm spetsifikatsiyasi 30 mm oraliqli mahsulot faqat piyodalar va kichik qo'l aravalari o'tish joylaridan foydalanishga javob berishi mumkin va forklift prokatida deformatsiyalanadi yoki shikastlanadi. Og'ir transport vositalarining harakatlanish bo'laklari uchun tavsiya etilmaydi.
Savol: Sohil bo'yidagi nam muhit uchun mahsulotning sirt ishlov berish usulini qanday tanlash mumkin?
Javob: Anodlangan sirt (10–25 mkm) tavsiya etiladi. Masalan, qirg'oq tomiga kirish yoki dengiz platformasi ilovalarida anodlangan mahsulot sirtda zich himoya plyonka hosil qiladi, bu tegirmon qoplamasidan ko'ra tuz purkagichining korroziyaga chidamliligiga ega. Bu yuqori namlik va tuzli tuman muhitida zang va korroziyadan qochishi, xizmat muddatini uzaytirishi va almashtirish chastotasini kamaytirishi mumkin.
